產品概述
TD型斗式提升機適用于垂直輸送粉狀、粒狀，及小塊狀的磨琢性較小的散狀材料，如糧食、煤。水泥、碎礦石等，提升高度40m，其特點為結構簡單，運行平穩，挖取式裝料，離心式卸料，物料溫度普通膠帶不超過60℃，夾鋼絲膠帶可達80℃，耐熱膠帶可達120℃，與傳統D型斗提升機相比，輸送效率高，料斗型式多，應優先選用。
技術參數（II.Technical specifications)
型號 | TD160 | TD250 | TD315 | TD400 | ||||||||||||
料斗形式 | Q | H | Zd | Sd | Q | H | Zd | Sd | Q | H | Zd | Sd | Q | H | Zd | Sd |
輸送量(m3/h) | 5.4 | 9.6 | 9.6 | 16 | 12 | 22 | 23 | 35 | 17 | 30 | 25 | 40 | 24 | 46 | 41 | 66 |
斗寬（mm） | 160 | 250 | 315 | 400 | ||||||||||||
斗容（升） | 0.49 | 0.9 | 1.2 | 1.9 | 1.3 | 2.2 | 3.0 | 4.6 | 2 | 3.6 | 3.8 | 5.8 | 3.1 | 5.6 | 5.9 | 9.4 |
斗距(mm) | 280 | 350 | 360 | 450 | 400 | 400 | 480 | 500 | ||||||||
帶寬(mm) | 200 | 300 | 400 | 500 | ||||||||||||
斗速(m/s) | 1.4 | 1.6 | 1.6 | 1.8 | ||||||||||||
物料塊度上限 （mm） | 25 | 35 | 45 | 55 | ||||||||||||
型號 | TD500 | TD630 | D160 | D250 | D350 | D450 | |||||||||
料斗形式 | Q | H | Zd | Sd | Q | H | Zd | Q | S | Q | S | Q | S | Q | S |
輸送量(m3/h) | 38 | 70 | 58 | 92 | 12 | 22 | 23 | 3.7 | 8 | 18 | 22 | 38 | 42 | 70 | 72 |
斗寬（mm） | 500 | 630 | 160 | 250 | 350 | 450 | |||||||||
斗容（升） | 4.8 | 9 | 9.3 | 15 | 14 | 14.6 | 23.5 | 0.65 | 1.1 | 2.6 | 3.2 | 7 | 7.8 | 14.5 | 15 |
斗距(mm) | 500 | 625 | 710 | 300 | 400 | 500 | 640 | ||||||||
帶寬(mm) | 600 | 700 | 200 | 300 | 400 | 500 | |||||||||
斗速(m/s) | 1.8 | 2 | 1 | 1.25 | 1.25 | 1.25 | |||||||||
物料塊度上限 （mm） | 60 | 70 | 25 | 35 | 45 | 55 | |||||||||
2.斗提升機料斗用途：
淺斗：輸送潮濕、易結塊、難拋出的物料，如濕沙、濕煤等。
深斗：輸送干燥的、松散的、易拋出的物料，如水泥、煤塊、碎石等。

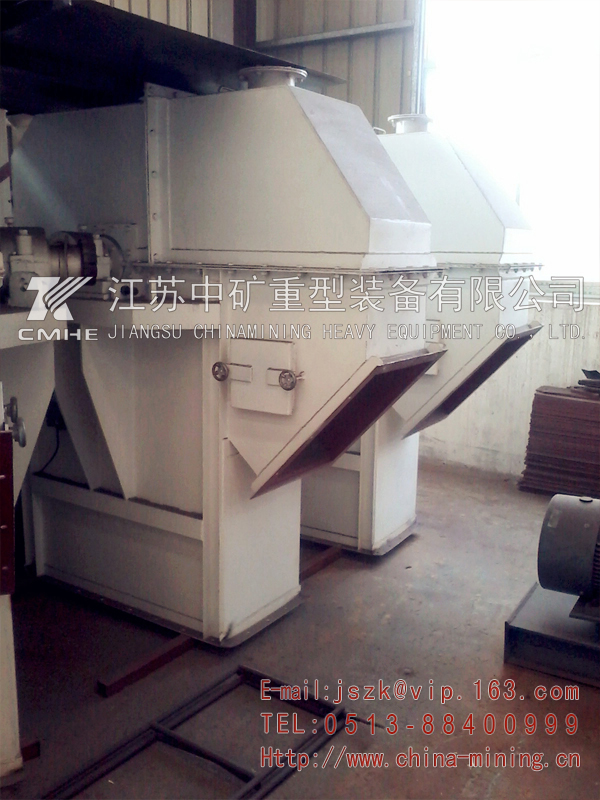

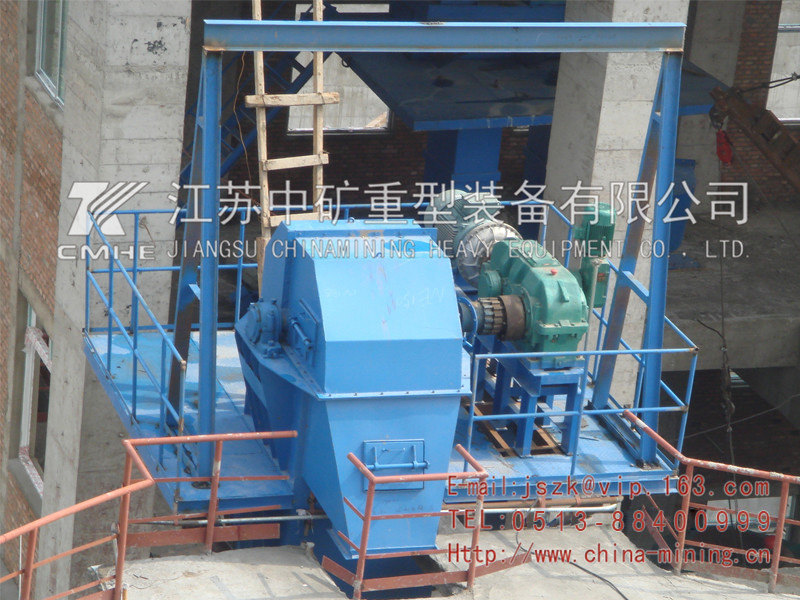

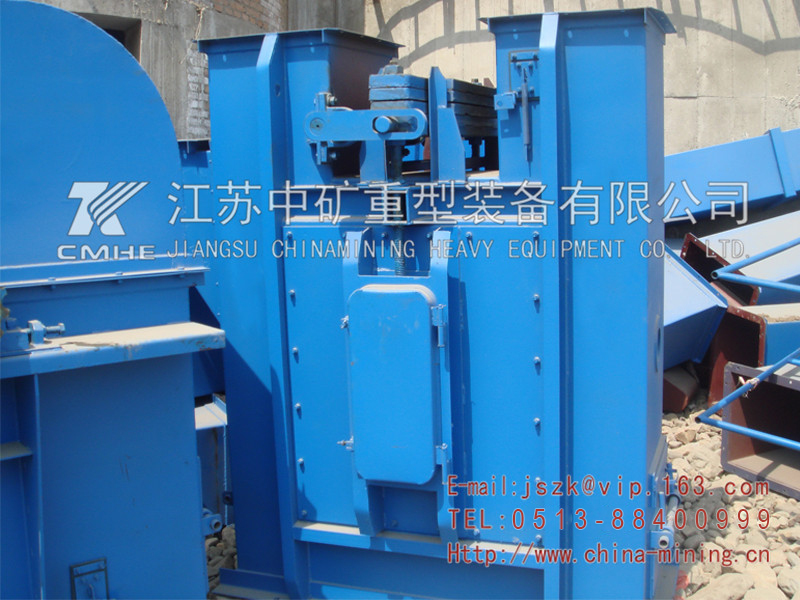

示意圖
