庫底卸料器(Kx型)

丁寶勤 13906276368(技術)

電話：0513-88400999 傳真：0513-88400998 郵箱：jszk@vip.163.com

一、概述
　　KX庫底卸料器是專門設在兩個或兩個以上的庫底，將物料從庫中均勻連續地輸送到另一個位置的設備。KX庫底卸料器結構緊湊工藝布置合理，選用后可以減少許多其它設備的設置，節省投資。

二、技術特點：
　　采用變螺距，變旋向能更好的實現穩流及定量給料；
　　機殼采用管形結構，密封性好，輸送量大的特點，無粉塵污染；
　　整體結構剛性好，運轉平穩，使用方便。

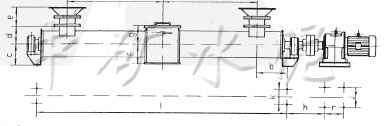

三、技術參數

規格型號			Ф200			Ф290
下料點間距m			2×1500	2×2000	2×2500	2×1500	2×2000	2×2500	2×3000
非調速型驅動裝置	輸送量m3/h		12			36
	型號		XWD4.0-5-35			XWD4.0-5-35		XWD5.5-5-35
	功率KW		4.0			4.0		5.5
	轉速rpm		40			40
	h		500			555
	r		150			150
	j		370			370
調速型驅動裝置	輸送量m3/h		8～20			18～55
	型號		XWD5-17-YCTL180-4A			XWD5-17-YCTL180-4A		XWD6-17-YCTL200-4B
	功率KW		7～70
	轉速rpm		4.0			4.0		7.5
	h		500			555		470
	r		150			150		275
	j		370			370		380
閥門調節方式		I	手動調節
		II	聯軸鏈輪調節

規格型號		Ф350				Ф475
出料口間距mm		2×1500	2×2000	2×2500	2×3000	2×1500	2×2000		2×2500	2×3000
非調速型驅動裝置	輸送量m3/h	64				160
	型號	XWD5.5-5-35		XWD7.5-7-35		XWD11-8-35		XWD15-9-35
	功率KW	5.5		7.5		11.0		15.0
	轉速rpm	40				40
	h	570		510		590			630
	r	150		320		380			480
	j	370		420		480			560
調速型驅動裝置	輸送量m3/h	32～59				80～225
	型號	XWD6-17-YCTL200-4B		XWD8-17-YCTL225-4A		XWD9-17-YCTL225-4B			XWD10-17-YCTL250-4A
	功率KW	7.5		11		15			18.5
	轉速rpm	7～70
	h	490		520		625			570
	r	275		380		480			500
	j	380		480		560			630
閥門調節方式	I	手動調節
	II	聯軸鏈輪調節
